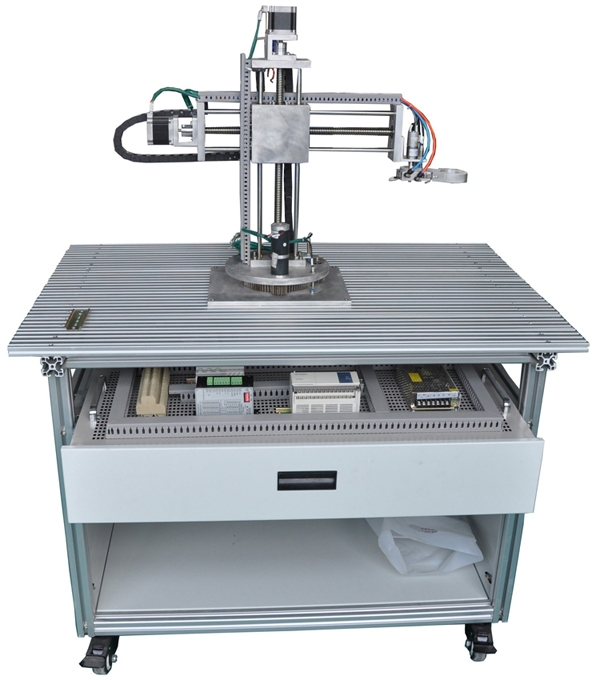

SB-JXS机械手模型

该模型是仿实物注塑机机械手,在结构上同实物几乎完全相同,是用于学习气动技术与PLC技术的有力设备。其不但可以用于PLC实验室也可以用于气动实验台用做副台来使用。可完成上下、左右、旋转、抓紧等功能。


一、主要参数:实验设备外形尺寸:800mm×500mm×1520mm

可编程控制器(PLC):三菱FX3U-48MT主机

电源:输入AC220V、输出DC24V

空气压缩机 (基本配置小型机)功率:360W 公称1容积:10L 额定输出气压:0.7MPa

二、产品特点:

1.机械手教学实训装置为四自由度机械手实物模型,主要由机械部件、气动部件、电气控制部件及上位机组态四部分组成。具备Z轴底盘旋转、Y轴手臂升降、X轴手臂伸缩、W轴抓手旋转抓取等四个自由度的控制功能。

2.机械手的X轴和Y轴的机械传动部分采用高精密的滚珠丝杆,高精密的光杆导轨和直线轴承,可使机械手臂非常平稳地进行垂直和水平移动;

3.台面、竖轴及横轴采用经氧化处理的铝型材;

4.采用步进电机驱动X轴和Y轴的运动,可实现0.9°的细分,滚珠丝导程为5mm,水平最大旋转角度:300度,手臂每步位移准确度为0.01 mm;

5.底盘旋转采用减速直流电机传动,配置光电传感器及码盘,可实现Z轴水平旋转方向的精确定位;

6.机械手爪采用高精度德国FESTO气动手爪、可实现快速准确地抓取和放开动作;

7.上位机组态监控既可通过OPC技术用组态王软件。

8.集成的电缆连接系统为我公司专有的多层接线板,接线端子为德国菲尼克斯。

9.电气基板采用网孔板,安装方便、灵活、通用;按钮均采用专用角片,立体感强、并可方便学生安装、接线、检测。

10.TN-S保护系统,具有接地保护、漏电保护功能,安全性符合相关的国标标准。

11.可实现如下复杂过程:开机复位、Y轴下降、气爪张开、到位后抓取工件,Y轴上升、X轴回缩、Z轴顺转、W轴顺转、Y轴下降、X、Y、Z、W均到位后释放工件,Y轴上升、X轴伸出、Z轴逆转、W轴逆转、到位等待下次循环。

三、基本配置及功能

1.机械部件为可拆装式模块化结构,由底板(由工业组合型铝型材组成)、旋转底座(全铝结构)、罗盘(全铝结构)、齿轮传动部件、滚珠丝杠、光杠、异型铝材、不锈钢网孔板及按钮角板等部分组成;

2.气动部件由电磁阀、气爪、气线等部分组成;

3.电气部件由三菱PLCFX3U、步进电机、直流电机、步进电机驱动器、单相漏电保护器、熔断器、开关电源、继电器、电感式接近开关、微型光电开关、行程开关、按钮、工程拖链及集成电缆接线系统(主要由菲尼克斯端子排等)等部分组成;

4.上位机组态监控部分采用最新的工业OPC技术,用组态王6.0,能实时监控机械手的状态并可对其进行控制。

四、实训项目

1)PLC选型、硬件接线、安装实训;

2)PLC基本指令及高级指令编程实训;

3)步进电机应用技术实训;

4)传感器应用实训;

5)气动技术应用实训;

6)开环位置控制实训;

7)机械设计、装配实训;

8)三维双轴定位运动控制;

9)组态技术实训;

10)电工技能实训。
