[产品型号]:SBBASB-1 [产品名称]:变频恒压供水系统实训系统 [价     格]: [在线客服]:

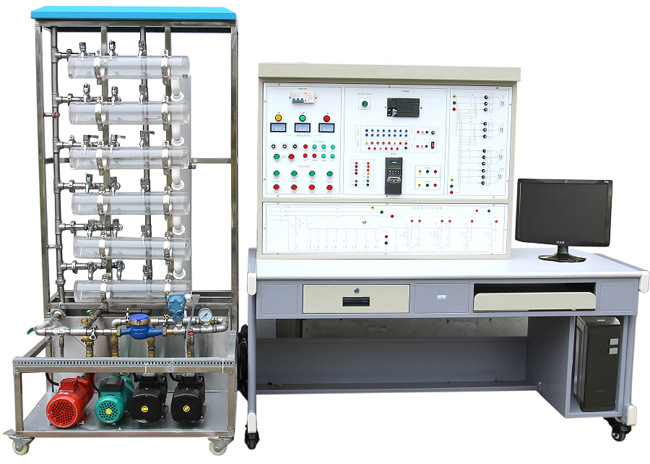

SBBASB-1变频恒压供水系统实训系统





一、系统概述

“变频恒压供水系统实训装置”采集PLC、变频调速、过程控制、工程组态技术于一体。它是由控制平台和六层住宅消防、生活供水系统(实物模型)两大部分组成,包含了西门子PLC、西门子变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构,可以完成多种模式下的楼层恒压供水实训,为研究变频恒压供水技术提供了一个开放的操作平台。它是一款适用于高等院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。


二、系统特点

1.控制平台采用PLC+变频器的开放式控制结构,提供组态软件和PLCC编程环境,可以让学生自行设计控制方案,灵活性强。

2.控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护功能。

3.控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式,当自动控制失效时,系统可由手动控制方式运行。

4.控制对象全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化。

5.采用工控西门子200系列PLC作为控制器,具有强大的网络扩展功能,能够实现与其它楼宇自动化系统的集成。

三、技术参数

1.输入电源:三相四线(或五线)~380V±10%  50Hz

2.环境温度:-10℃~+45

3.装置容量:<5kVA

4.外形尺寸:实训屏1620mm×805mm×1590mm,对象:900mm×760mm×1960mm

5.安全保护:具有漏电自动保护装置

四、主要配置与参数

1. 电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

(1) 交流电源(带有过流保护装置):单相220V  50Hz;三相380V  50Hz

(2) 三相电源指示灯

(3) 三相电源指示仪表

2. 实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板结构坚固,形状似长方体封闭式结构,造型美观大方;设有两个大抽屉、柜门,分别用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

3. PLC

(1) PLC采用西门子200系列控制器,且用PPI通讯协议,提供PLC编程开发环境,可以让学生自行设计控制方案。

(2) 生活供水管网的恒压供水

(3) 可实现以天为周期的定时压力控制,以适应供水压力变化的需求

(4) 夜间可启动休眠小泵运行以实现最大限度的节能和小流量下的生活供水

(5) 火警状态,可自动启动消防泵,完成消防模式下的恒压供水

(6) 可实现带上位机系统的PID控制

4. 手动控制装置

控制系统采用手动控制装置和变频器自动控制两种控制模式,手动控制器在实际工程应用中十分重要,具体作用如下:

(1) 在自动控制器失效的状态下,手动控制可以保证系统的可靠运行;

(2) 在系统投入变频器控制前,可用手动控制器检验动力线路和动力设备的运行工况,有效地保护DDC了和变频器设备。

5. 恒压供水模型

1.供水模型全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟六层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由四台水泵构成,其中两台常规变频循环泵,一台休眠小泵,一台为消防泵,它们分别模拟常规的生活供水系统、消防供水系统和夜间小流量供水系统,并能生动模拟大楼给排水系统的典型结构。

2.模型技术参数

3.模型全部使用不锈钢和有机玻璃器件,具有有生活水系统和消防水系统两种水路模型;动力系统由4台水泵构成,功能上划分为2台常规变频循环泵,1台休眠小泵和1台消防泵。

4.生活水系统支路出水口(水龙头)数量12个(每层2个),口径20mm

5.生活水动力系统为水泵2台(变频运行),每台功率370W,扬程:12  流量: 50L/min,进水口径20mm,出水口径15mm(另有一台小功率工频水泵功率180W,扬程8m,流量30L/min,进水口径16mm,出水口径12mm,用于在夜间小流量时对恒压供水支路供水)。

6.消防供水支路出水口数量6个(每层1个),口径20mm

7.消防供水支路水泵功率370W,扬程:21  流量: 30L/min,进水口口径20mm,出水口口径15mm

6. 监控软件

配备监控系统软件可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件,可以让学生自行设计监控界面。

五、实训项目

1. 控制屏结构认识与调试实训

2. 单泵控制变频恒压供水实训

3. 双泵切换变频恒压供水实训

4. 生活水系统静态压力控制实训

5. 生活水系统动态压力控制实训

6. 生活水系统的分时控制实训

7. 夜间休眠模式下的供水实训

8. 消防状态控制实训

9. 综合控制系统实训
