[产品型号]:SB-510 [产品名称]:空调安装调试考核装置 [价     格]: [在线客服]:

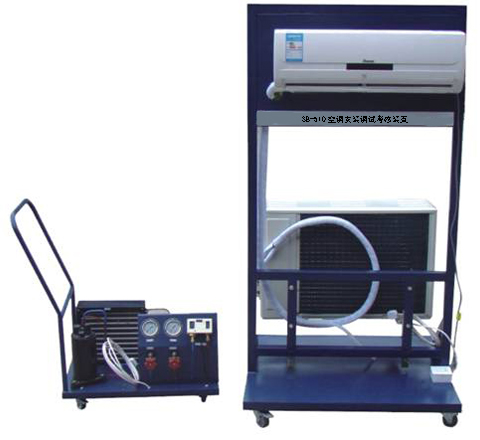

SB-510空调安装调试考核装置



一、空调安装调试考核装置采用铁质框架作为实训平台,外型美观大方。支架结构方便移动安装,主要是家用分体式空调的安装、维修、调试等实训操作提供一个很好的平台。本装置配有制冷剂回收设备,可对空调机中的制冷剂进行回收,回收的制冷剂可反复使用,这样不但可以有效的节约成本而且可以保护环境。本装置还配有便携式焊炬,制冷工基本的维修工具,可使学生学习维修工具的使用和操作方法。使学生在走出学校后能真正学到实用的维修技能。本装置适合制冷相关专业的初、中级技能实训考核与鉴定。


二、 空调安装调试考核装置技术参数
1、电源电压:220V±10﹪   50HZ
2、低压压力:0.4~0.6MPA   高压压力1.4~2.0 MPA
3、额定电流:5A        制冷剂:R22
4、外形尺寸:800*900*1700MM
5、安全保护:具有过流、过压、漏电等保护措施,符合国家相关标准。
三、空调安装调试考核装置实训项目
1、空调器的安装调试
2、制冷维修工具的使用和操作方法。
3、铜管焊接技术实训
4、喇叭口,杯型口扩充方法
5、系统抽真空实训
6、系统保压实训
7、系统检漏实训
8、制冷剂回收技术实训
9、空调器运行调试技术实训
10、空调工作原理介绍
11、空调系统故障检测及排故维修
四、空调安装调试考核装置功能特性
1、采用可移动框架作为实训平台底部安装有万向轮方便移动。
2、学习掌握空调制冷技术理论知识与专业实践技能
3、实训装置应能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能,能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
4、装置应采用模块化设计,电气系统和管路系统独立分开。学生可根据4电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训,增强学生的实际动手能力。
5、实训装置能直观展示空调制冷系统结构、工作原理,可以清楚的看到制冷循环系统的所有实物部件,方便于教学演示讲解及学生对知识的理解和掌握。
五、空调安装调试考核装置配置清单

序号

名称

规格

数量

备注

1

空调安装台架

800*900*1700

1 台

可在此台架上进行分体空调的安装、基本维修及各种实习操   作。

2

制冷剂回收与真空加液站


1 台

可用此设备向空调制冷系统中充加制冷剂。也可将制冷系统中的制冷剂回收到制冷储液罐中。

3

小型焊接机

携带式

1 套

制冷管道的焊接基本操作。

4

钳形电流表


1 只

空调机运行负载电流的测量

5

万用表

数字式

1 只

用于空调机控制电路的检测

6

复合真空压力表


1 套

用于制冷系统压力的测量。

7

弯管器

复合型(Ф6,Ф8,Ф10)

1 只

基本维修工具

8

割管器


1 只

基本维修工具

9

十字螺丝刀


1 只

基本维修工具

10

一字螺丝刀


1 只

基本维修工具

11

尖嘴钳


1 把

基本维修工具

12

活动扳手

10   寸

1 把

基本维修工具

13

活动扳手

12   寸

1 把

基本维修工具

14

胀管器


1 套

基本维修工具

15

储液罐(制冷剂)

3Kg      R22

1 瓶

用于制冷剂的存储

16

加液管(一头公制、一头 英)

Ø6

1 条

基本维修工具
