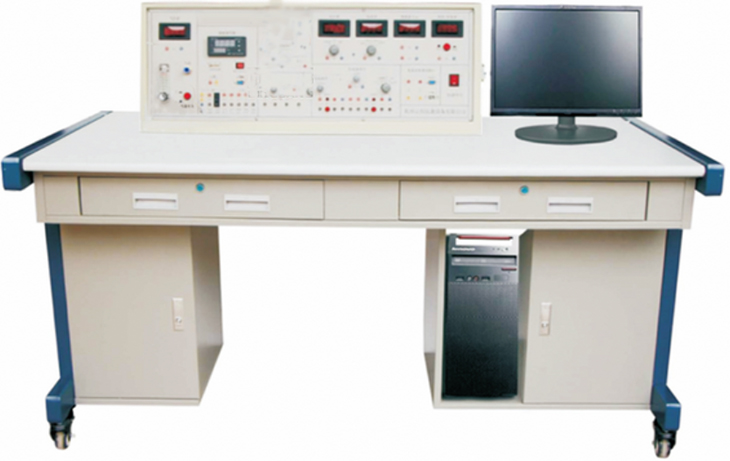

传感器实验装置,传感器实训装置

传感器实验装置,传感器实训装置



传感器实训设备,传感器综合实验台,传感器检测实验台是适应不同类别与不同层次的专业,推出模块化的实训设备,该设备主要用于各大、中专院校开设的自动检测技术、传感器原理与技术、非电量电测技术、工业自动化仪表与控制、机械量电则等课程的实验需要。通过课程教学大纲规定的相关实验,可以帮助学生加强对书本知识的理解,并在做实验的过程中,传感器实训设备是通过对型号的采集、转换、分析,使学生掌握基本的操作技能,提高学生的动手能力,培养学生掌握使用传感器的检测基本技能及传感器的测试技术;通过设计性实验,使学生能利用传感器构成自动控制系统,培养学生初步工程实践能力。
上海硕博弘扬大国工匠精神, 发展职业教育,应用教学设备,为企业培养高技能人才,而专业生产:传感器实训装置、传感器实验装置、创新型测控传感器技术综合实验实训装置、增强型检测与转换(传感器)技术实验装置、传感器与检测技术实验装置、智能传感器检测维护工作台、检测与转换(传感器)技术实训装置37种(铁桌)、检测与转换(传感器)技术实训装置36种(铁桌)、检测与转换(传感器)技术实训装置32种(铁桌)、检测与转换(传感器)技术实训装置28种(铁桌)、检测与转换(传感器)技术实训装置26种(铁桌)、检测与转换(传感器)技术实训装置24种(铁桌)、检测与转换(传感器)技术实训装置22种(铁桌)、检测与转换(传感器)技术实训装置20种(铁桌)、检测与转换(传感器)技术实训装置17种(铁桌)、检测与转换(传感器)技术实训装置12种(铁桌)、检测与转换(传感器)技术实验箱20种、检测与转换(传感器)技术实验箱17种、检测与转换(传感器)技术实验箱12种、检测与转换(传感器)技术实验箱9种、检测与转换(传感器)技术实验台20种、检测与转换(传感器)技术实验台17种、检测与转换(传感器)技术实验台12种、检测与转换(传感器)技术实验台9种。
概述 :
传感器实验装置不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。


传感器的技术参数:
1 、输入电源: AC220 V ± 5% 50 ± 1Hz
2 、额定电流:≤ 5A
3 、直流电源: ± 5V ± 15V
4 、稳压系数: ± 1%
5 、电压纹波: ≤ 10mV
6 、非线性误差: ≤ 5%
7 、测量精度: ≤ 1%
8 、功 耗: 100VA
9 、输出电流: 1A
10 、相对温度: -5 ℃~ 40 ℃
11 、相对湿度:< 85% ( 25 ℃ )
12 、实验台规格外形尺寸: 1600 × 750 × 1100mm
传感器主控台功能:
1 、传感器实验台提供四组直流稳压电源:± 5V 、± 15V ;± 2V~ ± 10V 分五挡输出, 2~24V 可调,具有短路保护功能。
2 、低频信号发生器: 1Hz-30Hz 输出连续可调, Vp-p 值 10V ,最大输出电流 0.5A 。
3 、音频信号发生器: 0.4KHz-10KHz 输出连续可调,输出电压范围: 0VP~10VP 连续可
调,最大输出电流: 0.5A (有效值 0.4KHz )。
4 、 差动放大器 : 通频带 0-10KHz ,可接成同相、反相、差动结构,增益为 1-150 倍的直
流放大器。
5 、数字式电压表:三位半显示,量程 ± 2V 、 ± 20V ,输入阻抗 100K Ω,精度 1% 。
6 、数字式频率 / 转速表:由四只数码管, 2 只发光管组成,输入阻抗 100K Ω ,精度 1% 。频率测量范围 1-9999 Hz ,转速测量范围 1-9999r/min 。
7 、温度表: 0 -150 ℃ 度,精度 1% 。
8 、高精度温度控制 PID 调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
9 、机械式压力表: 0-40Kpa ,精度 2% 。
10 、手动气压源: 0-40Kpa 。
三源部分:
1 、加热源: 16V 交流电源加热,温度控制范围 0~ 150 ℃ 。
2 、转动源: 0-12V 直流电源驱动,转速可调范围 0~2400 转 / 分。
3 、振动源:振动频率 1-30Hz (可调),共振频率 13Hz 左右。
数据采集卡及处理软件:
数据采集工作 12 位 AD 转换、 RS232 、 USB 接口,分辨率由 1/22048 ,采样周期 1m -100ms ,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器种类及技术指标 : (参考值)
传感器实验内容如下: 带 * 为实验为思考实验
电阻式传感器的单臂电桥性能实验
电阻式传感器的半桥性能实验
电阻式传感器的全桥性能实验
电阻式传感器的单臂、半桥和全桥的比较实验
电阻式传感器的振动实验 *
电阻式传感器的电子秤实验 *
变面积式电容传感器特性实验
差动式电容传感器特性实验
电容传感器的振动实验 *
电容传感器的电子秤实验 *
差动变压器的特性实验
自感式差动变压器的特性实验
差动变压器的性能实验
激励频率对差动变压器特性的影响
差动变压器的振动实验 *
差动变压器的电子秤实验 *
光电式传感器的转速测量实验
光电式传感器的旋转方向测量实验
接近式霍尔传感器实验
霍尔传感器的转速测量实验
霍尔传感器的振动测量实验
涡流传感器的位移特性实验
被测体材质对涡流传感器特性的影响实验
涡流式传感器的振动实验
涡流式传感器的转速测量实验
温度传感器及温度控制实验( AD590 )
K 型热电偶的温度控制实验
热电偶冷端温度补偿实验 *
E 型热电偶的温度控制实验
Pt100 铂电阻的温度控制实验
Cu50 铜电阻的温度控制实验
磁电式传感器的特性实验
磁电式传感器的转速测量实验
磁电式传感器的应用实验 *
压电加速度式传感器的特性实验
光纤传感器的位移特性实验
光纤传感器的振动实验
光纤传感器的转速测量实验
压阻式压力传感器的特性实验
压阻式压力传感器的差压测量实验 *
超声波传感器的位移特性实验
超声波传感器的应用实验
气敏传感器的原理实验
湿度式传感器原理实验
气体流量的测定 *
移相器实验
相敏检波器实验
低通滤波器实验
热释电红外传感器实验
硅光电池光电特性实验
