电工电子电拖综合应用创新实训考核装置

SBZCX-02D型电工电子电拖综合应用创新实训考核装置



一、电工电子电拖综合应用创新实训考核设备概述

电工电子电拖综合应用创新实训考核装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术><数字电子技术> <电工基础><电路原理><电路与磁路><电工学><电力电子技术><电机及拖动技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制。

电工电子创新实训模块为磁吸式塑料有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

(参考图片)

二、电工电子电拖综合应用创新实训考核设备技术指标

1、工作电源:三相五线 AC 380V±10%  50Hz

2、温度:-1040℃;环境湿度:≤90%25℃

3、外形尺寸:长××=1600×750×1500㎜(左右)

4、整机功耗:≤1.5KW

5、安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主线,以技术应用为目标,接近生产实际。

2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用磁吸式塑料有机盒,兼作实物示教,一举多得。电工电子单元模块包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。

3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4、本装置配套电工技术综合应用创新实训项目,均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

四、本设备各个功能模块单元功能构成:

装置由实训主机箱、磁吸式实训基座、实验桌、电气控制实训挂箱、挂箱支架、移动矮柜、示波器架、磁吸式透明创新实验模块(所有磁吸式透明创新实训模块储存在特制的磁吸式底板上,便于管理)、学生凳等组成。实训装置支架与实训桌可组合、可拆装。

(一)实训主机箱部分:

实训主机箱箱体采用铁质双层亚光密纹喷塑结构,铝质面板。左边是安全控制、交直流电源、信号源、测量电表、日光灯接线端口等;并配有多组外部仪器交流工作电源插座。

主机箱底部安装实验用日光灯管,日光灯接线端口置于实训主机箱面板上,实训接线方便,日光灯工作状态便于观察。

1、三相交流电源模块

提供三相固定380V交流电源,三相固定220V交流电源及单相0250V连续可调交流电源,配备1台单相调压器,规格为0.5kVA/0250V380V交流电源输出处设有过流保护,相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表,通过波段开关切换可指示三相固定380V交流电源输出电压。

设有一路AC380V和多路AC220V交流电源接口,可为外配仪器设备提供工作电源。

2、低压交流电源模块

电压324V分七档可调,分3V6V9V12V15V20V24V输出,最大输出电流1.5A,电流表指示, 同时提供双17V带中心抽头变压器一只。

3、稳流稳压电源模块

1)提供0220V连续可调直流电源,电源输出处设有短路保护措施。

2)双路输出电压均为030V,由多圈电位器连续调节,具有预设式过流过载保护功能,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。

3)直流电源包括±24V±12V±5V等六路电源

4、交直流测量仪表模块

4.1、智能交流电压表1:测量范围:0-1000V,设置1V/10V/100V/1000V四量程,六位数码显示测量值。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

4.2、智能交流电流表1只:测量范围:0-5A, 设置10mA/500mA/5A三档量程,六位数码显示测量值。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

4.3、智能直流电压表1:测量范围:0-1000V,设置1V/10V/100V/1000V四档量程,六位数码显示测量值。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

4.4、智能直流电流表1只:测量范围:0-5A,设置10mA/500mA/5A三档量程,六位数码显示测量值。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

4.5、功率、功率因数表1只:功率测量精度0.5级,功率因数测量范围0.3-1.0,电压电流量程为450V5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型,负载类型:LRC。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

5DDS功率输出函数发生器:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

6、日光灯接线端口。

(二)实训工具:烙铁(带架)斜口钳,尖嘴钳,十字螺丝刀/一字螺丝刀等配套工具。

(三)实训桌:

实验桌规格为1600(长)*700(宽)*1500(高),实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。实训桌设有一个抽屉,桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于200kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌一桌两座,实验桌中央配有磁吸式实训基座。

实验桌后面二支桌脚向上延伸,配上特制拉模成型的二根铝型材,组成主机箱、电气实验挂箱支架。电气控制挂箱箱安装离桌面15cm,桌面使用更大,摆放更多的仪器与实训器材。支架与电气控制实验挂箱配套,上下方便,左右移位自如。

(四)学生凳

1.凳腿采用30×30×1.2mm 的方管;

2.拉管采用 30×30×1.2mm 的方管;

3.凳面采用 240×340×25mm 刨花板贴木纹纸,凳高40cm,凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定;

4.防锈处理:金属部件均需经酸洗、磷化、表面除锈处理,采用高压静电喷塑、高温烘烤处理,要求附着力强,抗氧化,不脱剥,光滑美观,金属桌体颜色为灰色。

★(五)磁吸式电工电子实训模块 (具体可见表二)

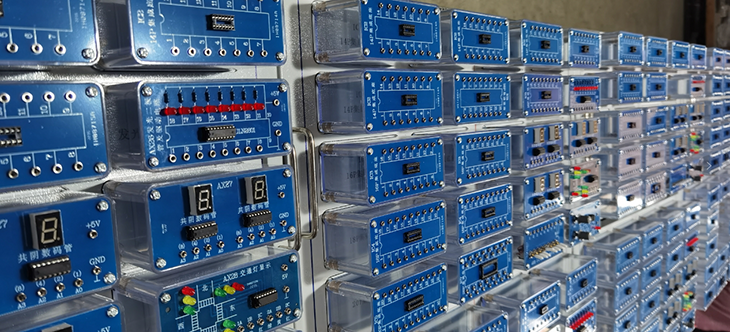

(透明电工电子元件模块示例图,140多只透明有机塑料封闭元件盒)

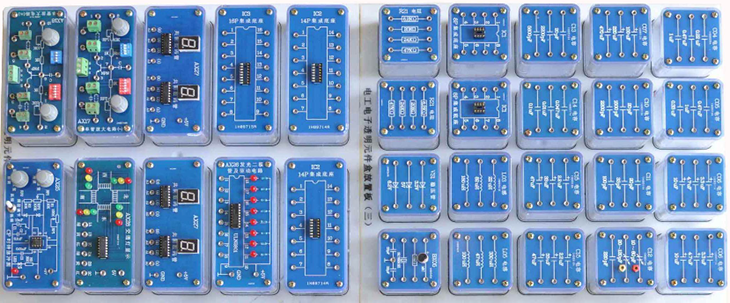

  (部分磁吸式透明有机塑料封闭元件盒正反面图 )

提供一套磁吸式电工电子实训模块(所有磁吸式透明创新实训模块储存在特制的磁吸式底板上,便于管理),可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块装有四个强力磁吸盘,与"磁吸式实训基座"配合实训操作。

磁吸式实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路;使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易;面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训;实训时可根据实训内容和技能训练的需要,方便地在"磁吸式实训基座"任意组合实训线路,以完成不同的实训项目等。

(六)电气实验挂箱:铝质面板,后盖由拉模成型铝型材与注塑成型塑料件构成,电气元件接线点都已引到安全插座,实验接线方便安全、快捷。

1、电气实验挂箱一:交流接触器2

2、电气实验挂箱二:交流接触器1只、热继电器1

3、电气实验挂箱三:时间继电器1只,按钮红、黃、绿

4、电气实验挂箱四:行程开关4只,交流接触器1只,按钮1只,电阻(510Ω/25W2

5、灯座负载挂箱:9只灯座及相应控制开关

6、日光灯组件:装有单相电度表,启动器,镇流器等。

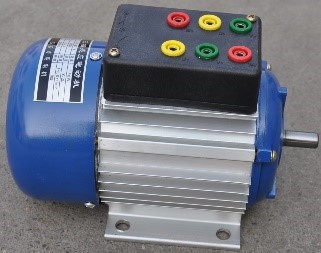

(七)三相交电机2台:380V/180W,铝质外壳。

四、本设备可以完成的实训项目

(一)、电气测量概述与直流电路部分

1.电气仪表的使用和测量误差的计算

2.电路元件伏安特性的测绘

3.未知电阻的测量非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用

4.电位、电压的测定及电路电位图的绘制

5.基尔霍夫定律的验证与应用

6.常用供电电路特点和电子电路最大功率输出条件的研究

7.实际直流稳压电源和直流稳流电源的研究

8.叠加定理的验证与应用多信号叠加控制电路的研究

9.戴维南定理和电桥电路的应用铜电阻温度计电路的研究

(二)、交流电路部分

1.电阻电感串联电路(日光灯电路)的分析与研究

2.阻容移相电路的应用调光台灯电路的研究(综合应用项目)

3.交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究

4. RLC元件在交流电路中的阻抗与频率特性的研究与应用整流滤波电路的研究

5. RLC串联谐振电路的

6.三相四线制负载电压,电流的测量

7.三相三线制对称负载星形及三角形接法时负载电压与电流的测定

(三)、磁路自感、互感与变压器部分

1.自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法

2.互感电路的研究

3.单相变压器特性的研究

4.单相变压器并联运行特点的研究

(四)、电路暂态过程

1.一阶电路暂态过程的研究

2.微分电路和积分电路及其应用

(五)模拟电子技术综合应用、创新实训项目

1.常用二极管的性能测试及应用

2.双极晶体管及场效管输出特性的测定

3.单管放大电路的研究

4.两极放大电路及负反馈放大电路的研究

5.助听器电路的调试(电子产品线路)

6.恒流充电电路(场效应管的应用)(电子产品线路)

7.三极管放大电路故障排除

8.整流、滤波及稳压电路的研究

9.直流稳压正、负电源电路的研究

10.典型复合互补OTL功率放大电路调试(电子产品线路)

11.OTL功率放大电路的故障排除

12.LM386集成音响功率放大电路及其应用(电子产品线路)

13.运算放大器基本运算电路

14.对由运放器组成的积分运算电路、微分运算电路

15.对由运放器组成的电压比较器传输特性的研究

16.气敏传感器制作烟雾报警器的制作与调试(电子产品线路)

17.方波、三角波和锯齿波发生器电路的研究与测试

18.三角波、方波及正弦波发生器的制作竞赛

19.RC(文式桥式)正弦波振荡器和制作与调试

20.电容三点式LC正弦波发生器

21.有源滤波电路研究

22.直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)

23.恒温控制电路的制作与调试(竞赛项目)(电子产品线路)

(六)数字电子技术综合应用、创新实训项目目录

一)、数字电子技术基础实训项目

1.基本逻辑门电路功能测试

2.优先编码器功能测试

3.二进制译码器和数据选择器功能测试

4.全加器和超前进位全加器功能测试

5.数值比较器功能测试

6.七段码锁存/译码/驱动器功能测试

7.各类触发器功能测试

8.双向移位寄存器功能测试

9.二一五一十进制计数器功能测试

10.二位十进制计数/译码/驱动/显示电路

11.可逆十进制计数电路功能测试

12.N进制计数电路功能测试

13.555定时器基本应用电路

14.微分型单稳态触发器

15.集成单稳态触发器及其应用

16.集成施密特触发器及其应用

二)综合应用实训项目

1.声光控制节能路灯电路(电子产品线路)(综合应用)

2.8线数据传输电路(电子产品线路)(综合应用)

3.4位环形计数节拍发生器(电子产品线路)(综合应用)

4.秒脉冲信号发生器(电子产品线路)(综合应用)

5.救护车/消防车声响报警电路(电子产品线路)(综合应用)

6.D/A转换器将数码转换成单极性、双极性模拟电压

7.数控变频三角波-方波发生器

8.移位寄存器彩灯显示电路(电子产品线路)(综合应用)

9. 8位优先编码器抢答电路(电子产品线路)(综合应用)

10.触摸式密码电子锁电路(电子产品线路)(综合应用)

11.数字钟电路(电子产品线路)(综合应用)

12.二位十进制计数符合电路(电子产品线路)(综合应用)

13.交通灯控制电路(电子产品线路)(综合应用)

14./降阶梯波发生器(电子产品线路)(综合应用)

15.光电转换加/减计数电路(电子产品线路)(综合应用)

(七)、电力电子技术及应用、创新实训项目

1. 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)

2.单结晶体管触发电路

3.晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

4.晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

5.IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)

6.双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)

7.功率晶体管(BJTPWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)

(八)电气控制(继电接触控制)部分

1.三相异步电动机的使用与起动

2.三相电动机接触器点动正转控制线路

3.三相电动机具有自锁的正转控制线路

4.三相电动机具有过找保护的正转控制线路

5.三相电动机接触器联锁的正反转控制线路

6.三相电动机按钮联锁的正反转控制线路

7.三相电动机按钮接触器复合联锁控制线路

8.三相电动机接触器控制Y/△降压起动

9.三相电动机时间继电器控制Y/△降压起动

10.工作台自动往返控制线路

11.三相异步电动机反接制动控制电路

12.三相异步电动机多地控制

13.电动葫芦电路维修控制线路

五、本设备的配置

序号

产品名称

型号规格

数量

单位

备注

1

实训桌



1



2

主机箱



1

铁质喷塑

3

储存柜



1



4

磁吸式实训基座



1



5

磁吸式透明创新实训元件盒

配有5块磁吸式储存板

1

见表一

6

实训连接线



1



7

钢制方凳



2



8

指导书



1



9

电气控制实训挂箱

灯座负载挂箱

1



日光灯组件

电气实验挂箱一

电气实验挂箱二

电气实验挂箱三

电气实验挂箱四

10

三相异步交流电机



2



11

配套教学资源



1

附件

表一 :电工电子透明创新模块(要求储存在特制的磁吸式底板上,便于管理)

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω

R01

1

RX线绕电阻(5W)

200Ω

100Ω

2

RJ金属膜电阻(2W)

330Ω

R02

1

470Ω

510Ω

3

RJ金属膜电阻(2W)

330Ω

R03

1

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

1Ω

R08

1

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4

56K

62K

68K

17

RJ金属膜电阻(  1/2W)

100K

R17

4

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2

2200 pF

CBB聚丙烯膜电容

3300 pF

25

CBB聚丙烯膜电容

4700 pF

C02

2

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1

0.47μF

1μF

28

CBB聚丙烯膜电容

0.47μF

C05

1

1μF

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1

220μF

470μF

31

CBB聚丙烯膜电容

0.5μF450VAC

C08

1

1.0μF(450V AC)

32

CBB聚丙烯膜电容

2.0μF(450V AC)

C09

1

4.0μF

(450V AC)

33

CC瓷片电容

20 pF

C10

1

1500 pF

CBB聚丙烯膜电容

2200 pF

34

CC瓷片电容

20 pF

C11

1

CBB聚丙烯膜电容

33 pF

100 pF

35

可调电容

1060 pF

C12

1

220 pF

20120 pF

36

CC瓷片电容

20 pF

C13

1

CL聚脂膜电容

2200 pF

5600 pF

37

CBB聚丙烯膜电容

0.047μF

C14

1

0.01μF

0.1μF

38

CD铝电解电容(50V DC)

2.2μF

C15

2

33μF

47μF

39

WX线绕电位器(WX050

100(5W)(去盖)

RP1

1

40

WH碳膜电位器(WH118

470(2W)(去盖)

RP2

1

41

WH碳膜电位器(WH118)

1K (2W)

RP3

1

42

WX线绕电位器(WX14-12)

4.7K(1W)(去盖)

RP5

1

43

WH碳膜电位器(WH5)

10K (1/2W)(去盖)

RP6

1

44

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1

45

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1

46

WH碳膜电位器(WH118)

47K (2W)

RP9

1

47

WH碳膜电位器(WH118)

100K (2W)

RP10

1

48

WH碳膜电位器(WH118)

470K (2W)

RP11

1

49

WH碳膜电位器(WH118)

1M (2W)

RP12

1

50

绕线式电位器(WXD3-12

1K (2W)

RP13

1

51

线绕电感

电感L=30mH

L01

1

52

线绕电感

电感L=100mH

L02

1

53

色码电感

22μH

L03

1

82μH

180μH

54

荧光灯整流器

8W

L04

1

55

色码电感

330μH

L05

1

柱形电感

47μH

色码电感

100μH

56

脉冲变压器(单双脉冲)

KMB-0021

T05

1

57

集成底座

8P

IC1

2

58

集成底座

14P

IC2

5

59

集成底座

16P

IC3

4

60

集成底座

18P

IC4

2

61

集成底座

20P

IC5

1

62

集成底座

28P

IC7

1

63



单向击穿二极管(稳压管)

1N4728A(3.3V 1W)

VS1

1

1N4733A (5V 1W)

1N4735A(6.2V 1W)

64

单向击穿二极管(稳压管)

1N4738A(8.2V 1W)

VS2

1

1N4740A(10V 1W)

1N4742A(12V 1W)

65



双向稳压管 (1W)

5V

VS3

1

8.2V

10V

12V

66

整流二极管

1N4007×4

VD1

1



67

开关二极管

1N4148×2

VD2

1

肖特基二极管

1N5818

1N5819

68

三极管

TIP42C

VT1

1

BU406

散热器

ST25×2

69

三极管

9012

VT2

1

TIP41C

散热器

ST25×1

70

三极管

9013

VT3

1

TIP41C

散热器

ST25×1

71

晶闸管

BT151

VT4

1

场效应管

3DJ7

散热器

ST25×1

72

增强型场效应管

IRF630 (N沟道)

VT5

1

IRF9620(P沟道)

散热器

ST25×2

73

IGBT

10N60×2

VT6

1

1N4148×2

散热器

ST25×2

74

晶闸管电路

51Ω、0.1μFBT151FU)×3

VT7

1

散热器

ST25×3



75

双向触发二极管

BD3

VT8

1

双向晶闸管

BT135

散热器

ST25×1

76

仪表开关

KN32B

S1

1

77

按钮开关

AN4

S2

1

78

钮子开关

KNX1×2

S3

1

82

指示灯

6.3V

HL4

1

83

熔断丝



FU

1

84

电流表插座



SW

3

85

86

共阴数码管

0.5

BX01

1

电阻

300Ω×8

87



稳压集成

LM337

BX04

1

LM317

散热器

ST25×2

88

MIC声电传感器

CZN-15EN

BX05

1

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33 pF电容器×2

89

扬声器

8Ω

BX06

1



90

蜂鸣器

TMB12A12

BX07

1

LED

5个大(红)

电阻

100Ω/0.25W

91

气敏元件

QM-J3

BX08

1

92

三极管插座

127-3T

BX09

1

元件插座

93

元件插座

127-2T×4

BX10

1

94

音乐芯片

JD9300Y

BX11

1

纽子开关

KNX1

95



保险丝

FU

AX1稳压管稳压电路

1

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733 (5.1V)

96



电位器

4.7K(WH5) ×2

AX2信号叠加控制单元

1

电阻

6.8K/0.25W

2.7K/0.25W

3.3K/0.25W

10K/0.25W

三极管

9013

97



电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W 20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

98

直流数字毫伏表

02000mV

AX4直流数字毫伏表

1

99



保险丝

FU

AX5直流恒压源

1

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

100



稳压管

1N4733A×2

AX6直流恒流源

1

电阻

100Ω/0.25W

27Ω/0.25W

510Ω/0.25W

电位器

4K7(WH5)

三极管

TIP42C

散热器

ST25×1

101



电位器

10KWH5)×2

AX9运放电路

1

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

102

集成运放

LM358

AX10双运放电路

1

集成底座

8P

103



继电器

GZR-2 12V

AX11继电器驱动电路

1

三极管

9013

二极管

1N4148

104

电容

1000μF/50V×2

AX12

78系列稳压源

1

0.33μF×2

插座

127-3T

105

电容

1000μF/50V×2

AX1379系列稳压源

1

0.33μF×2

插座

127-3T

106

电位器

22K(WH5)

AX14单结晶体管触发电路

1

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

107



功放

LM386

AX15功率放大集成电路

1

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

108

集成

MC34063A

AX16集成转换器

1

集成底座

8P

109



拨码开关

(5T) (4T)

AX17单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

110



拨码开关

(5T) (4T)

AX18单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

111



光电开关

1A05HR×2

AX20电动机测速

1

磁性电机

385

固定支架

配套

112

钮子开关

KNX1×2

AX21  0-1置数单刀双掷开关

1

113



集成

CD4011

AX22单脉冲信号

1

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

红×2 绿×2

114



电阻

100K/0.25W×10

AX23触摸式编码开关

1

钮子开关

KNX1

轻触开关

6×6×4.3

×10

115

电阻

51K/0.25W×10

AX248421拨码盘

1

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

116



集成

555

AX25CP时钟脉冲源

2

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

117



电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1

集成

62083

集成底座

20P

LED

红×8

118



集成

CD4511

AX27共阴数码管

3

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5寸×2

119



LED

红×绿×4黄×4

AX28交通灯电路

1

电阻

51Ω/0.25 W×6

集成

CD1413

集成底座

16P

120

直流数字毫安表

02000mA

AC-A1直流数字毫安表

1

121

指针微安表

100μA



1

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

通用电子技术实训装置

电子综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高级电工电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

现代电气控制竞技装调考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电工电子综合应用创新实训装置

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工模电数电综合实训平台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

维修电工技能智能实训考核装置

机电技术技能实训考核装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

021-61482202 021-61482206
