模拟电路实验箱,模拟电路实验仪,模拟电路原理实验箱

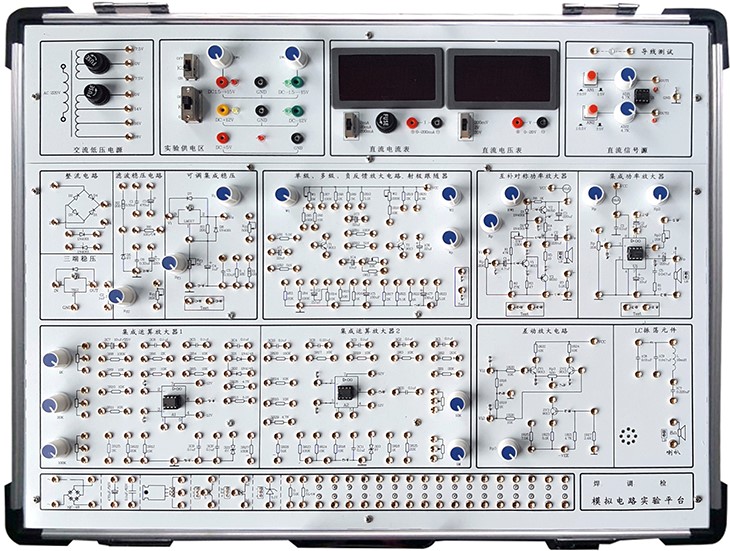

SB-A3模拟电路实验箱



模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式,电路原理和元器件符号清晰,实验用元器件可以焊装在线路板的反面,安全可靠,不易损坏,也可以装在线路板的正面,元件直观可见,感性认识强,正面还有实验电路原理图,使学生在实验时对原理一目了然。

图片尽供参考

一、技术指标

1、工作电源

1)输入:AC220V±10%,50HZ

2)输出:

(1)ACV 0V14V16V18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。有短路保护功能。

(2)DCV  ±1.5V±15V连续可调,有短路保护自动恢复功能。

(3)DCV  ±12V/0.5A 5V/0.5A,有短路保护自动恢复功能。

3)完善的电源保护电路:过流保护、过压保护、接反保护。

2、信号源

1)直流信号源:双路-5V+5V, -0.5V+0.5V连续可调。

3、单级放大电路

4、二级放大电路

5、射极跟随器电路

6、差动放大电路

7、负反馈放大电路

8、半波、全波、桥式整流和滤波电路

9、并联稳压电路

10、集成功率放大电路

11、互补对称功率放大电路

132组运算放大器电路

14、分立元件区:设计有1扬声器、1个桥堆、1个单结晶体管BT331470uF0.1uF电容、45.1V稳压管、1个三极管接插做、1个集成稳压管接插座、11W/51电阻、151K电阻,另有二极管、电容、电阻、三极管等分立元件接入区,用镀银长紫铜管做插孔,可以满足大小不同的管脚的接插。

15、测量表

1)直流数字电压表0-20V分三档测量,分别是200mV档、20V档、20V档。

2)直流数字电流表0-200mA分三档测量,分别是2mA档、20mA档、200mA档。

16、实验板采用2mm厚印制线路板制成。

17、采用高可靠自锁紧防转叠插座作为实验连接点。

18、可以根据需要,另行开发其它实验电路。

19、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm

20、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,连接稳定可靠。

二、实验内容

(一) 分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

7、集成功率放大器

8、互补对称功率放大器

9、单相半波、全波、桥式整流和滤波电路实验

10、集成稳压电路

11RC正弦波振荡器

12LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、二极管的正、反相特性

16、晶体三极管的输入、输出特性

17、并联型直流稳压电源

(二)集成运算放大电路实验

1、模拟运算电路

①电压跟随器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤双端输入求和放大电路

2、积分与微分电路

①积分电路

②微分电路

③微积分电路

3、波形发生电路

①方波发生器

②占空比可调的矩形波发生器

③三角波发生电路

④锯齿波发生电路

4、有源滤波器

①低通滤波器

②高通滤波器

③带阻滤波器

5、电压比较器

①过零比较器

②反相滞回比较器

③同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

(三)综合实验(需另配元件):用运放组成万用表,温度检测控制,函数信号发生器。

四、模拟电路实验箱配置

序号

名称

说明

数量

1

SB-A3主机箱

含机箱、工作电源、常用模拟信号源、实验电路区和分立元件

1

2

供电电源线

1.5m

1

3

2号实验导线

50cm

25

4

保险丝



2

5

实验指导书



1

附:使用本实验箱需配套仪器仪表:万用表和示波器







SBMD-XA8模拟电路试验箱



一、产品简介

模拟电路实验箱是根据应用的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。

二、系统特点

1、扩展性强。实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。

3、元器件安装在实验板反面,减少对元件的人为损坏;

4、实验连线插孔采用叠插自锁式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;

5、分立元件接插区,可接插电阻、电容、二极管、三极管,集成电路等,可进行课程设计实验。

6、电源输出均有过流保护,自动恢复功能。

7、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

8、系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。

三、系统组成

1、电源:输入:AC 220V±10%50HZ

输出:※DC+5VDC I≥1A

    ※DC-5VDC I≥0.5A

   ※DC±12VDC I≥0.2A

   ※DC-5V-12V可调, I≥0.2A

   ※DC:+5V~+27V可调,DC I≥0.2A

以上各路输出均有过流保护,自动恢复功能;

   ※AC V:7.5V×2AC I≥0.15A

2、直流信号源:双路 -0.5V~+0.5V-5V~+5V两档连续可调;

3、函数发生器:输出频率:2Hz90KHz,分四档;

可输出 方波: 020V

三角波:015V

正弦波:010V

4、数字频率计(0300KHz

5、数字直流电压表(030V

6、分立元件电路

1) 整流、滤波和串联稳压电路;

2)单级放大电路;

3)两级阻容耦合放大电路;

4)负反馈放大电路;

5)射极跟随器;

6)差动放大电路;

6)互补对称功放电路;

7)场效应管电路;

8)可控硅电路;

9)电阻、电容和二、三极管等组成;

10)电位器组、12V灯泡、扬声器。

7、集成模拟电路

11)两个独立的运算放大器(741)

12)集成功放(LM386)

13)集成稳压电路

8、分立元件接插区,

1)提供20个阻容元件、2个三极管、4个二极管、稳压管的接插座。

2)提供120芯锁紧插座。

增加这样做主要是为了上学生自行设计实验电路,自行搭建电路,培养学生的实践能力。

9、实验箱尺寸:510mm*330mm*100mm(**)

四、实验项目

1、常用电子仪器使用练习、用万用表测试二极管、三极管

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、比例求和运算电路

8、积分与微分电路

9、波形发生电路

10、有源滤波器

11、电压比较器

12、集成电路RC正弦波振荡器

13、集成功率放大器

14、整流滤波与并联稳压电路

15、串联稳压电路

16、集成稳压器

17RC正弦波振荡器

18LC振荡器及选频放大器

19、电流/电压转换电路

20、电压/频率转换电路

21、互补对称功率放大器

22、波形变换电路

23、场效应管实验

24、可控硅实验电路

综合实验:

25、函数信号发生器的组装与调试

26、温度监测及控制电路

27、用运算放大器组成万用电表的设计与调试

五、实验室每人每套配置方案(二人为一组,一组用一张实验桌)

1SBMD-XA8 必配 1台。

2、示波器 自配 1台。

3、万用表 自配 1只。

4、实验桌 自配 1张。

5、实验椅 自配 2把。
